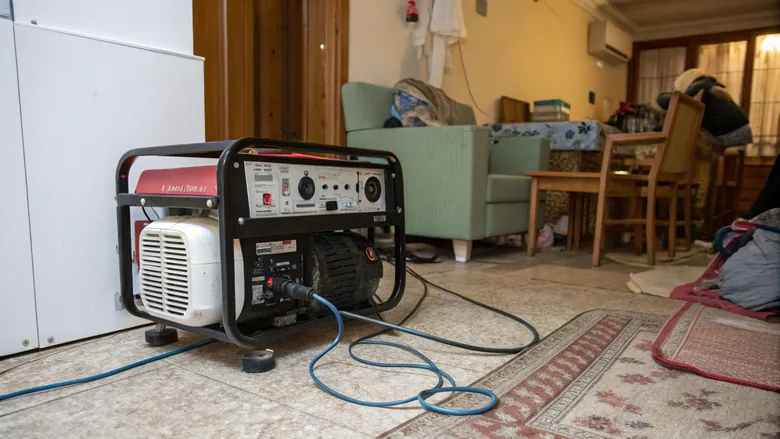

Les groupes électrogènes occupent une place centrale dans de nombreux domaines, qu’il s’agisse de fournir une alimentation de secours lors de pannes de réseau, de répondre aux besoins énergétiques sur des chantiers isolés ou de garantir le fonctionnement d’infrastructures critiques comme les hôpitaux et les centres de données.
Cependant, pour assurer une électricité stable et sécurisée, ces systèmes reposent sur un composant clé souvent méconnu : le régulateur de tension. Cet élément, bien que discret, joue un rôle fondamental dans la qualité et la fiabilité de l’énergie produite. Son importance réside dans sa capacité à maintenir une tension constante malgré les variations de charge ou de vitesse du moteur, protégeant ainsi les appareils connectés des risques de surtension ou de sous-tension.
Fonctionnement de base d’un groupe électrogène et nécessité de régulation
Un groupe électrogène convertit l’énergie mécanique, générée par la combustion de carburant (diesel, essence, gaz), en énergie électrique via un alternateur. Ce dernier produit un courant alternatif grâce au principe de l’induction électromagnétique : un rotor, entraîné par le moteur, tourne à l’intérieur d’un stator, créant un champ magnétique qui induit une tension dans les bobines du stator.
La vitesse de rotation du rotor, généralement maintenue à une valeur fixe (par exemple 1500 ou 3000 tr/min pour une fréquence de 50 ou 60 Hz), influence directement la fréquence du courant produit. Cependant, la tension en sortie de l’alternateur peut varier en fonction de la charge électrique appliquée.
Lorsqu’un groupe électrogène alimente plusieurs appareils, les variations de consommation (démarrage d’un moteur, ajout ou suppression d’équipements) entraînent des fluctuations de la charge. Une augmentation soudaine de la demande peut provoquer une chute de tension, tandis qu’une réduction brutale peut générer une surtension.
Ces écarts, s’ils ne sont pas contrôlés, endommagent les dispositifs électroniques sensibles, réduisent l’efficacité énergétique et accélèrent l’usure du groupe électrogène lui-même. C’est ici qu’intervient le régulateur de tension, dont la mission est de stabiliser la tension en sortie, indépendamment des perturbations externes.
Principe et mécanismes du régulateur de tension
Le régulateur de tension, souvent appelé AVR , agit comme un système de contrôle en boucle fermée. Il mesure en permanence la tension de sortie de l’alternateur et la compare à une valeur de référence prédéfinie (par exemple 230 V pour un monophasé ou 400 V pour un triphasé). En cas d’écart, il ajuste le courant d’excitation du rotor, modifiant ainsi l’intensité du champ magnétique et, par conséquent, la tension induite dans le stator.
Concrètement, le régulateur influence le circuit d’excitation, qui alimente les bobines du rotor en courant continu. Si la tension de sortie diminue (sous l’effet d’une charge élevée), l’AVR augmente le courant d’excitation, renforçant le champ magnétique et rétablissant la tension souhaitée.
À l’inverse, en cas de baisse de charge, il réduit l’excitation pour éviter une surtension. Ce processus dynamique s’effectue en temps réel, avec des temps de réponse de l’ordre de quelques millisecondes, garantissant une stabilité même lors de variations rapides.
Technologies et types de régulateurs
Les régulateurs de tension ont évolué avec les progrès technologiques. On distingue principalement trois catégories :
- Régulateurs électromécaniques : Historiquement, les premiers systèmes utilisaient des relais et des résistances variables actionnés par des servomoteurs. Bien que robustes, ces modèles manquaient de précision et de rapidité.
- Régulateurs électroniques analogiques : Apparus dans les années 1970, ils emploient des circuits à transistors ou thyristors pour ajuster le courant d’excitation. Plus rapides et plus fiables, ils restent toutefois sensibles aux dérifts thermiques.
- Régulateurs numériques (AVR modernes) : Aujourd’hui, la majorité des groupes électrogènes intègrent des AVR à microprocesseur. Ces dispositifs numérisent le signal de tension, le traitent via des algorithmes (comme le PID – Proportionnel, Intégral, Dérivé), et commandent l’excitation via des composants électroniques de puissance (IGBT, MOSFET). Ils offrent une précision élevée (±1% de la tension nominale), une immunité aux interférences et des fonctionnalités avancées (diagnostic, interfaces de communication).
Certains groupes électrogènes de petite puissance utilisent une régulation passive par condensateurs, adaptée aux charges stables mais inadaptée aux variations brutales.
Enjeux techniques et défis de la régulation
La régulation de tension dans un groupe électrogène doit composer avec plusieurs défis techniques :
- Variations de charge non linéaires : Les charges modernes (ordinateurs, variateurs de fréquence) génèrent des harmoniques qui perturbent la forme d’onde de la tension. Un AVR performant doit filtrer ces distortions pour éviter des erreurs de mesure.
- Transitoires rapides : Le démarrage d’un moteur électrique peut multiplier par 5 à 7 la consommation pendant quelques cycles. L’AVR doit réagir instantanément pour limiter l’affaissement de tension (dip).
- Stabilité en régime dynamique : Les oscillations de tension, notamment dans les groupes à moteur diesel à injection mécanique, nécessitent un réglage fin des paramètres du régulateur pour éviter des instabilités.
- Compatibilité avec les sources renouvelables : Dans les systèmes hybrides (groupe électrogène + solaire ou éolien), l’AVR doit synchroniser sa sortie avec d’autres sources, ce qui implique des fonctions de contrôle avancées.
Impact sur la performance et la durabilité du groupe électrogène
Un régulateur de tension performant améliore non seulement la qualité de l’alimentation, mais aussi la longévité du groupe électrogène. Une tension mal régulée entraîne une surchauffe des enroulements de l’alternateur, une usure prématurée des balais et des bagues collectrices, ainsi qu’une surconsommation de carburant due à des ajustements fréquents du régime moteur. À l’inverse, une régulation optimisée réduit les sollicitations mécaniques et électriques, augmente le rendement global et permet des économies de maintenance.
Applications critiques et normes
Dans certains secteurs, comme les hôpitaux ou les data centers, une variation de tension de quelques pourcents peut avoir des conséquences désastreuses. Les régulateurs de tension pour ces applications doivent respecter des normes strictes (CEI 60245, ISO 8528) et inclure des systèmes redondants. Par exemple, un AVR double canal avec basculement automatique en cas de défaillance est souvent exigé.
Maintenance et dépannage
Bien que les AVR modernes soient conçus pour une grande fiabilité, leur maintenance préventive reste essentielle. Les contrôles périodiques incluent la vérification des connexions électriques, le nettoyage des circuits de refroidissement et le test des paramètres de régulation via des bancs d’essai.
Les pannes courantes (composants électroniques défectueux, capteurs de tension HS) se manifestent par des fluctuations inexpliquées ou une incapacité à atteindre la tension nominale.
Évolution et perspectives futures
L’avenir des régulateurs de tension s’oriente vers l’intégration de l’IA et de l’IoT. Des algorithmes auto-adaptatifs pourraient anticiper les variations de charge en analysant les tendances d’utilisation, tandis que la connectivité permettrait une surveillance à distance et des mises à jour logicielles. Par ailleurs, l’essor des micro-réseaux (microgrids) exige des AVR capables de gérer des interactions complexes entre multiples sources et charges.
Conclusion
Le régulateur de tension est bien plus qu’un simple accessoire dans un groupe électrogène : il en est le garant de la stabilité, de l’efficacité et de la sécurité. En maintenant une tension précise malgré les aléas de la charge, il protège à la fois les équipements alimentés et l’intégrité du groupe lui-même. Alors que les besoins en énergie portable et résiliente ne cessent de croître, l’innovation dans les technologies de régulation restera un pilier essentiel pour répondre aux exigences des applications les plus critiques.
